自动温控阀的工作原理、性能特点

        自动温控阀是一种控制流体温度的新型阀门，又称自力式温控阀或自动恒温阀，简称恒温阀。它依靠感温传感器内感温材料的膨胀力来驱动阀门启闭，从而调节进入阀门的冷、热流体流量，达到控制流体出口温度的目的。它是一种不需外接能源，而由热敏元件吸收流体的热量并转换为机械能，使执行机构按一定的调节规律工作的自动温度控制阀。

一、自动温控阀的工作原理

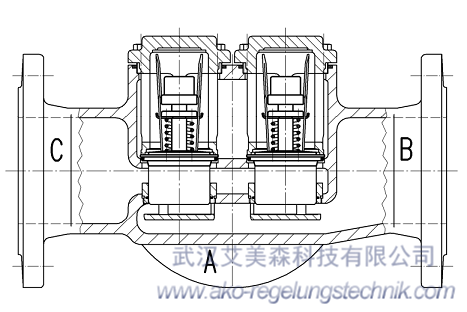

        自动温控阀的基本结构由感温传感器自力式执行机构和阀体组成。感温元件结构如上图所示，当流体通过阀门时，阀门执行如下一系列动作：

        位于自动温控阀阀体内部的感温元件受热(或遇冷)→热量通过刚性纯铜密封容器外壁传导，使杯内感温蜡受热熔化(或冷凝)，导致体积膨胀(或收缩)→推动横隔膜、锥形橡胶体→推动活塞→带动调节启闭件，从而调节阀门的开度。

        实际结构中，自动温控阀一般还设计有：

        ① 放大机构将活塞传递来的微小的轴向位移放大到环向，使得对阀门的开度调节能力大大增加；

        ② 复位弹簧机构使得感温蜡体积遇冷收缩时活塞回位；

        ③ 温度控制设定机构使得该阀门在使用中可根据实际情况对控制温度进行设定和调整。

二、自动温控阀的性能特点

        相对于电动、气动、电磁温度控制阀，自动温控阀有如下的优点：

        ① 无需电源或压缩空气等外部动力，结构简单，安全性高；

        ② 温度控制精度高，工作稳定；

        ③ 过温保护装置灵敏可靠，保护范围大，能确保特殊情况下设备安全运行；

        ④ 比例式控制，不会引起水锤危害；

        ⑤ 适用范围广，可用于多种介质的温控场合；

        ⑥ 体积小，不怕冻，重量轻，安装方便。
